水射器

產品簡述：高壓原水通過管道閥門進入噴射器的漸縮段，將靜壓頭轉換成動能，在噴嘴處成為高速射流，使混合室形成微真空狀態，將高濃度的再生藥液吸入混合室，并使再生藥液的壓力和速度發生變化；在混合段內，水和藥液得到充分地混合，然后注經擴散段，使再生液減低流速，靜壓頭升高，再通過出口管道及閥門將稀再生液送到交換器本體中。

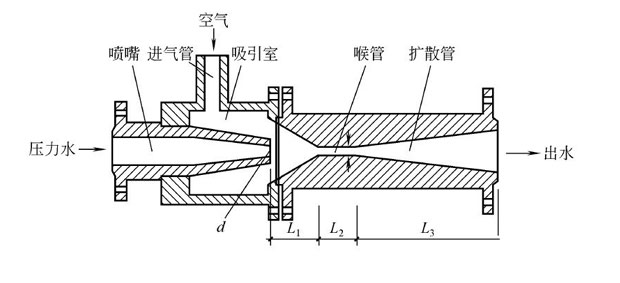

水射器原理
高壓原水通過管道閥門進入噴射器的漸縮段，將靜壓頭轉換成動能，在噴嘴處成為高速射流，使混合室形成微真空狀態，將高濃度的再生藥液吸入混合室，并使再生藥液的壓力和速度發生變化；在混合段內，水和藥液得到充分地混合，然后注經擴散段，使再生液減低流速，靜壓頭升高，再通過出口管道及閥門將稀再生液送到交換器本體中。

小水射器規格性能表

規格升/秒	標準圖編號	沖射水進水壓力（兆帕）	沖射水流量（升/秒）	溶液吸入壓力（兆帕）	溶液提升流量（升/秒）	混合液輸出壓力（兆帕）	混合液流量（升/秒）	孔口比值（R）	用途
0.05	S346-8	0.25	0.114	0	0.05	0.10	0.164	0.46	適用于混凝劑、消毒劑溶液的加注，不宜于輸送顆粒性雜質液體、粉狀固體等物質。
0.10	S346-10		0.227	0	0.10		0.327	0.46
0.20	S346-12		0.455	0	0.20		0.655	0.46
0.50	S346-15		0.528	0	0.528	0.05	1.056	0.23	適用于溶液的輸送提升、加注。
抽吸真空	S346-16		2.5	-0.05		0.05		0.231	適用于水泵真空引水，也適用于液位差5米的提升，但不宜用于液體的直接提升和加注。

注：材質：硬聚氯乙烯

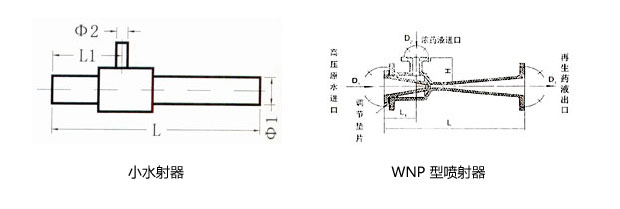

小水射器外形尺寸

種類	規格升/秒	標準圖編號	外形尺寸（毫米）
種類	規格升/秒	標準圖編號	L	L1	L2	M1	d1	M2	d2
投藥用水射器	0.05	S346-8	170	72	95	G4/3英寸	16	G1/2英寸	12
	0.10	S346-10	195	72	12	G1英寸	20	G1/2英寸	12
	0.20	S346-12	242	92	142	G5/4英寸	30	G3/4英寸	16
抽提輸送用水射器	0.5	S346-15	350	129	215	G3/2英寸	30	G1英寸	20
抽吸真空用水射器		S346-16	395	125	250	G3/2英寸	30	G1/2英寸	12

大水射器主要技術性能

高壓原水壓力Mpa	再生溶液出口壓力Mpa	溶液進口濃度(%)		再生溶液出口濃度%
		NaOH	HCl
0.196-0.392	0.12-0.196	40	30	2.5-5.0

大水射器外形尺寸

型號	配離子交換器直徑	再生溶液出口流量（t/h）	L	L1	H	D1	D2	材質選擇
型號	配離子交換器直徑	再生溶液出口流量（t/h）	L	L1	H	DN（PN098）		材質選擇
WNP-1007	1000	2.88-5.12	321	100	100	40	25	玻璃鋼
WNP-1511	1500	7.1-11.1	527	128	122	80	25
WNP-2014	2000	11.4-17.5	527	121	130	80	40
WNP-2216	2200	15-23.6	521	116	130	80	40
WNP-2518	2500	19.89-25.2	666	156	143	100	40
WNP-3023	3000	28.8-43.3	690	153	150	100	50
WNP-3223	3200	31.1-48.8	824	163	173	125	50
